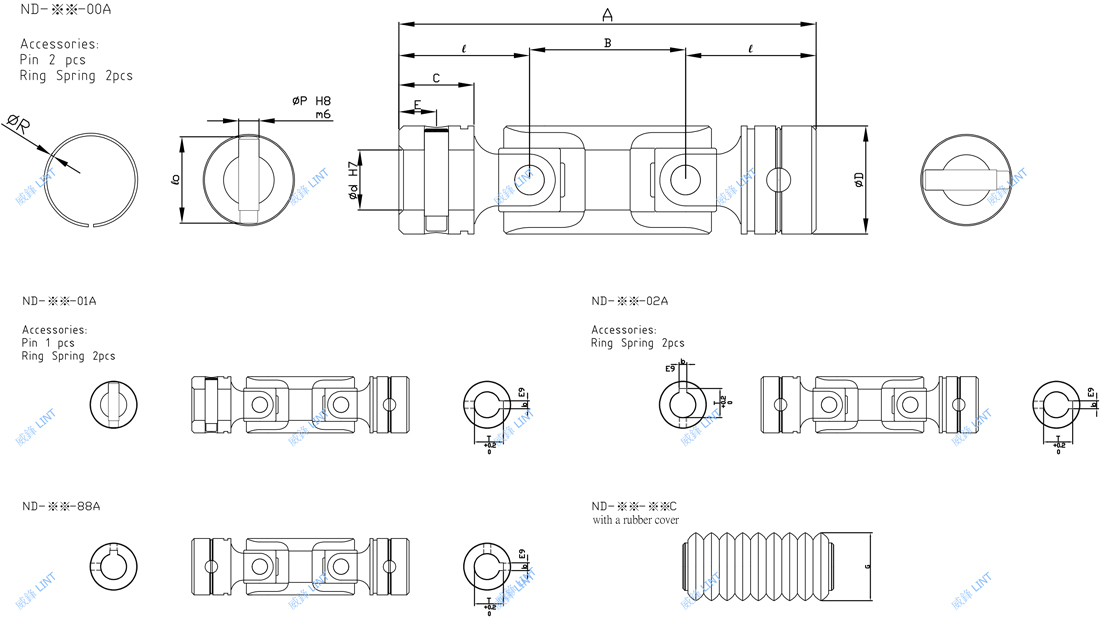

ND-Serie - Wirtschaftsdoppel

Einheit: (mm)

Modell / Größe	d	D	C	E	ℓ	B	EIN	P	ℓ0	b	T	M	G
ND-06-※※※	6	12	9	4.5	15.5	18.5	49.5	3	10	-	-	-	-
ND-08-※※※	8	fünfzehn	10	5	18	22	58	3.5	12.5	-	-	-	25
ND-10-※※※	10	20	12	6	21	25.5	67.5	4.5	16.5	-	-	-	32
ND-12-※※※	12	23	fünfzehn	7.5	26	31	83	5	20.5	4	13.5	5	35
ND-14-※※※	14	26	17	8.5	29.5	35.5	94.5	5.7	23	5	16	6	40
ND-16-※※※	16	30	22	11	37	43.5	117.5	6.5	26.5	5	18	6	46
ND-18-※※※	18	33	23.5	11.75	40.5	48	129	7	28.5	5	20	6	52
ND-20-※※※	20	36	25	12.5	43.5	52	139	8	31.5	5	22	6	58
ND-25-※※※	25	44	30	fünfzehn	52.5	63	168	10	38.5	7	28	8	68
ND-30-※※※	30	51	35	17.5	61	73	195	11.5	44	7	33	8	82
Bemerkung: Kein Maß ist das gleiche wie bei ND**00A
Da der NC-Typ nicht mit einem Ölbehälter ausgestattet ist, ist eine Schmierung zu Beginn der Fahrt sowie eine regelmäßige Schmierung erforderlich. Die Verwendung eines mit Fett gefüllten Gummiabdeckungsaufsatzes ist ebenfalls vorzuziehen. Es ist ratsam, die Gelenke von außen oder zu schmieren Schmieröl von Trubin = 90 als Schmiermittel zu verwenden
