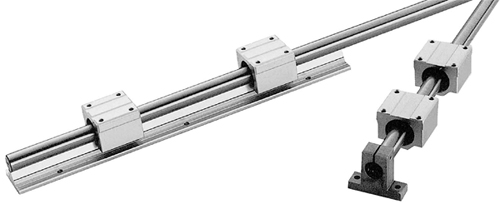

Shaft Supporter-SA-Serie

Material: Aluminiumlegierung

Einheit: (mm)

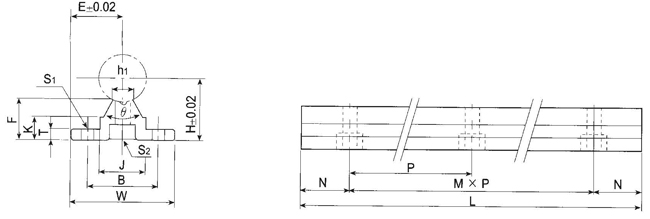

Modelltyp Durchmesser der Achse Große Dimension Größe fixieren
H E W L F T K J h1 θ B N MxP S1 S2
SA16-600 16 25 20 40 600 17.8 5 11.7 18.5 8 80° 30 75 3x150 5.5 M5用
SA20-600 20 27 22.5 45 600 17.7 5 10 19 8 50° 30 75 3x150 5.5 M6用
SA25-600 25 33 27.5 55 600 21 6 12 21.5 8 50° 35 100 2x200 6.5 M6用
SA30-600 30 37 30 60 600 22.8 7 13 26.5 10.3 50° 40 100 2x200 6.5 M8用
