SP-附中間栓槽軸萬向接頭

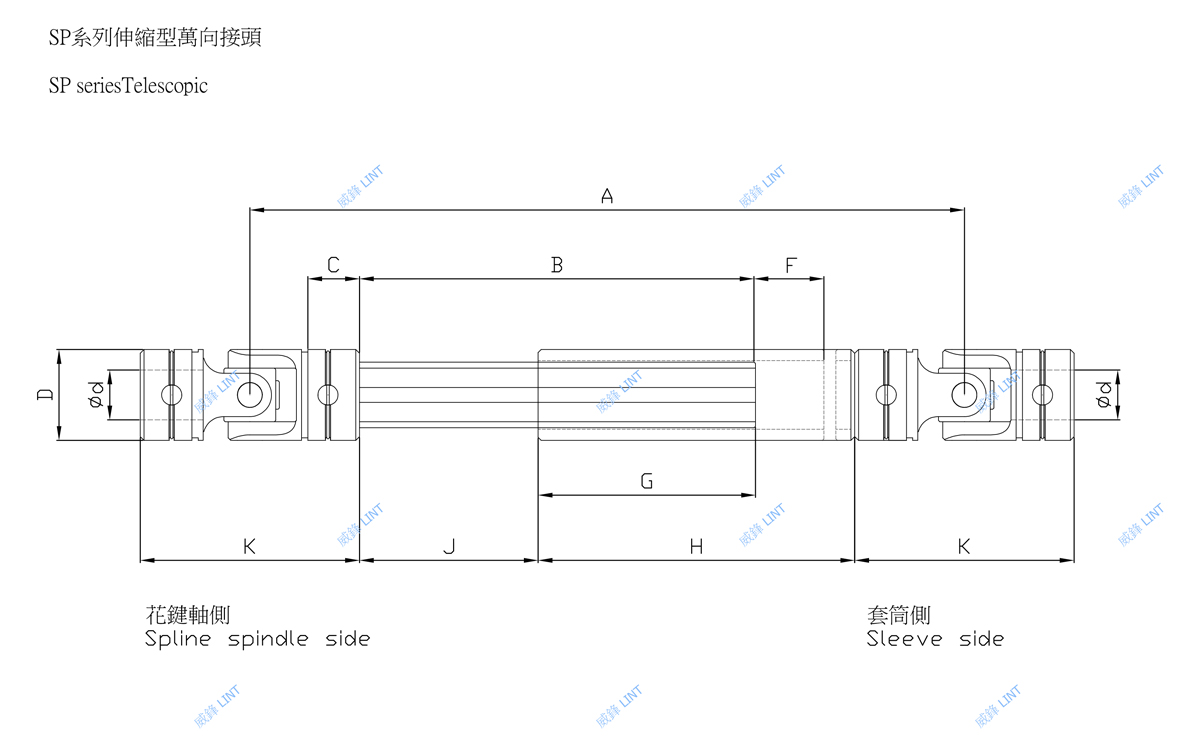

SP伸縮型萬向接頭是由花鍵軸連接兩標準品SC型
構造上可伸縮
花鍵軸與套筒之長度，可依需求製作

中間軸為栓槽軸，變位時滑動較容易。
利用F空間，再固定的裝備間距內，拆卸容易。
標準品使用SC型萬向接頭。
類似下列情況，請預先洽詢並付略圖訂。
a.伸縮量大時。
b.高速迴轉等待特別要求精度時。
c.使用SC型以外的接頭時。
d.多個的栓槽軸間須具互換性時。

  • 栓槽軸與套筒聯接時請將兩端→←對正在接合
  • 通常使用時是將套筒端與驅動端聯接。
unit:(mm)
型號 / 尺寸 d A B C D d1
栓槽軸齒型		 E F G H J K L 伸縮 X Y
SP-08-00A 8 127 65 10 17 漸開線齒型
大徑10m=0.75z=11		 20 11 39 65 26 36 163 +19
-11		 100 -
SP-10-00A 10 135 65 12 17 漸開線齒型
大徑10m=0.75z=11		 20 13 37 65 28 42 177 +17
-13		 100 -
SP-12-00A 12 173 88 15 23 16x13x3.5-6 40 16 56 89 32 52 225 +16
-16		 195 285
SP-14-00A 14 181 87 17 23 16x13x3.5-6 40 18 54 89 33 59 240 +14
-18		 195 285
SP-16-00A 16 234 115 22 30 20x16x4-6 40 23 75 120 40 74 308 +35
-23		 110 230
SP-18-00A 18 246 115 23.5 30 20x16x4-6 40 26.5 70 120 45 81 327 +30
-26.5		 110 230
SP-20-00A 20 257 118 25 36 22x18x5-6 40 27 73 125 45 87 344 +33
-27		 115 260
SP-22-00A 22 266 115 27 40 25x21x5-6 40 30 68 125 47 94 360 +28
-30		 105 270
SP-25-00A 25 300 133 30 44 28x23x6-6 45 32 83 145 50 105 405 +38
-32		 235 410
SP-30-00A 30 342 145 35 51 32x26x6-6 50 40 85 160 60 122 464 +35
-40		 170 375
SP-35-00A 35 375 150 40 59 38x32x8-6 50 45 85 170 65 140 515 +35
-45		 160 395
SP-40-00A 40 417 165 45 67 42x36x8-6 60 50 95 190 70 157 574 +35
-50		 140 410
SP-45-00A 45 461 180 50 75 45x41x8-8 70 55 105 210 75 176 637 +35
-55		 120 420
SP-50-00A 50 505.6 199.2 55 83 52x46x9-8 80 60 115 230 84.2 191.4 697 +35
-60		 95 430
(註)伸縮欄的(一)尺寸為拆卸的空間F
