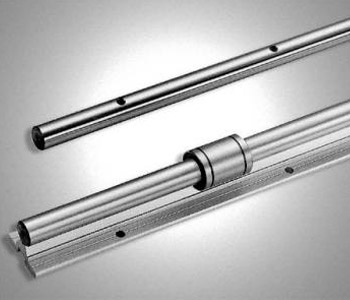

加工軸心-鑽孔/車床/銑床

表面不生鏽軸心

材質:軸承鋼(CF53)、高碳鋼(S55C)
       高週波熱處理， 研磨拋光及表面鍍硬鉻
硬度：HRC 60±2


※可依客戶圖面加工各種尺寸
※型號標示: WSB/WCSB(材質)20(軸徑)x2000(長度)

unit:(mm)
外徑
(mm)		 型號 外徑公差
(μm)		 孔距 螺栓 螺牙深度 最大長度
D WSB WCSB g6 P M ℓ Lmax
12 WSB12 WCSB12 -6~-17 100 M4x0.7 5.5 4000
16 WSB16 WCSB16 -6~-17 150 M5x0.8 9 4000
20 WSB20 WCSB20 -7~-20 150 M6x1 10 4000
25 WSB25 WCSB25 -7~-20 200 M6x1 12 4000
30 WSB30 WCSB30 -7~-20 200 M8x1.25 15 4000
35 WSB35 WCSB35 -9~-25 200 M8x1.25 15 4000
40 WSB40 WCSB40 -9~-25 300 M8x1.25 18 4000
